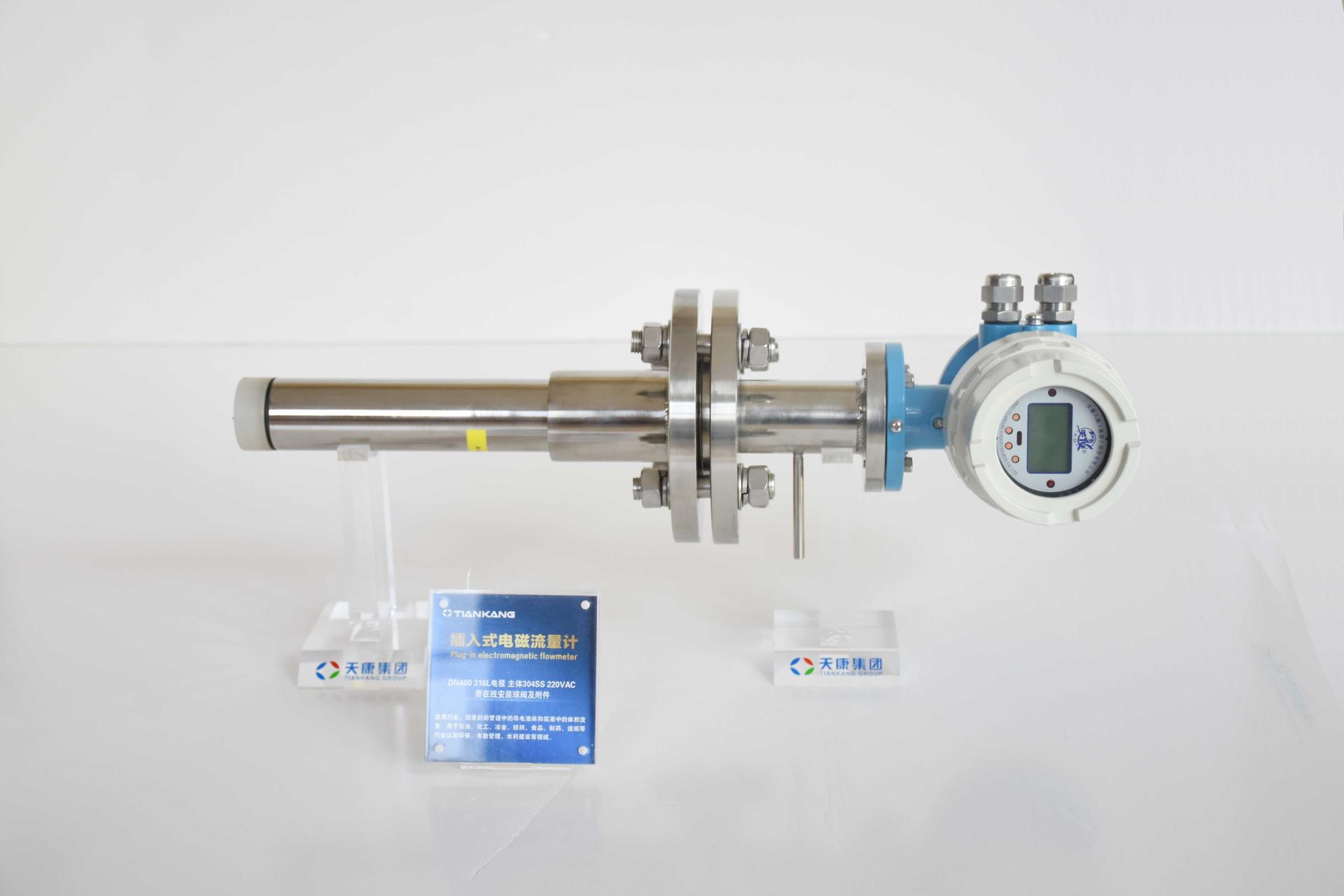

插入式电磁流量计

安徽天康插入式电磁流量计 是一种基于法拉第电磁感应定律工作的流量测量仪表，以下是对其的详细介绍：

一、工作原理

在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁场。当有导电介质流过时，会产生感应电压，该感应电压与流速成正比。管道内部的两个电极测量产生的感应电压，从而计算出流量。

二、特点

1. 测量可靠：采用低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，工作十分稳定可靠。

2. 结构紧凑：采用非均匀磁场的新技术及特殊的磁路结构，磁场稳定可靠，且大大缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。

3. 操作简便：采用专门的电子线路，具有空管自动复零的功能。在现场可根据用户实际需要在线修改量程。

4. 压力损失小：无可动部件，无阻流部件，测量中几乎无附加压力损失。

5. 测量范围广：测量结果与流速分布、液体压力、温度、密度、粘度等物理参数无关，因此测量范围广泛。

6. 安装方便：能够在不断流的情况下进行安装、拆卸，为用户的检修带来了方便。

7. 成本低：较一般电磁流量计的制造成本和安装费用低，特别适合大中口径管道流量测量。

三、应用领域

插入式电磁流量计适用于大口径工况现场，广泛应用于石油化工、冶金、食品、环保、给排水、水处理、水厂等行业领域中。特别适用于检测密封管道中的导电介质的流量，包括具有强腐蚀性、强酸或强碱的介质。

四、安装与维护

1. 安装要求：

   • 应远离强电磁场设备。

   • 安装场所无强烈震动。

   • 环境温度变化不大。

   • 安装位置应便于安装和维护。

2. 注意事项：

   • 对直管段的要求：入口应≥10×DN（DN为管道直径），出口应≥5×DN。

   • 接地要求：为了使仪表可靠工作，提高测量精度，不受外界寄生电势的干扰，传感器应有良好的接地，接地电阻小于10Ω（若金属管道接地良好时，无须专设接地装置）。

五、优缺点

优点：

1. 测量准确度高，稳定性好。

2. 适用范围广，可用于多种导电介质的流量测量。

3. 安装方便，维护简单。

缺点：

1. 现场情况复杂时，对其应用有很大影响，难以标准化。

2. 管道中的流速分布对测量精确度影响大，要求直管段较长。

3. 精确度难以进一步提高，一般只能达到±3%~5%。

综上所述，插入式电磁流量计具有诸多优点，在多个行业中得到了广泛应用。在选型、安装和维护时，需要遵循相关标准和要求，以确保其正常工作并发挥最佳性能。
